مزایای بروچینگ چیست؟
بروچینگ، به عنوان یکی از کارآمدترین فرآیندهای ماشینکاری، مزایایی همچون دقت بالا، سرعت تولید انبوه و کیفیت سطحی عالی را ارائه میدهد، که آن را برای صنایع پیشرفته ایدهآل میسازد. بروچینگ، فرآیندی کلیدی در ماشینکاری فلزات، نقش حیاتی در تولید قطعات دقیق ایفا میکند. در این فرآیند، ابزارهای تخصصی برای برادهبرداری از سطوح داخلی و خارجی استفاده میشود و اغلب با مواد مقاوم مانند فولاد ابزار گرمکار، که برای دماهای بالا و سایش مقاوم است، سازگار است. این فولادها، با حفظ سختی در شرایط حرارتی، ابزارهای بروچینگ را برای عملیات مداوم مناسب میسازند و در تولید انبوه، کارایی را افزایش میدهند. درک مزایای بروچینگ، از جمله کاهش زمان تولید و بهبود دقت ابعادی، به مهندسان کمک میکند تا در انتخاب روشهای بهینه، تصمیمگیری کنند. شرکت بانک آهن با بیش از یک دهه تجربه در زمینه فولادهای آلیاژی، فعالیت خود را با عرضه فولادهای ابزاری سردکار در تهران آغاز کرد و اکنون با انباری ۲۰۰۰ مترمربعی، تنوع کاملی از محصولات داخلی از مجتمع فولاد آلیاژی اسفراین و فولاد آلیاژی ایران (یزد)، و واردات از چین، هند، آلمان و اتریش را به صنایع عرضه مینماید.
بروچینگ چیست؟
بروچینگ (Broaching) یک فرآیند ماشینکاری برادهبرداری است که در آن از ابزاری چنددندانه به نام بروچ برای ایجاد سطوح تخت، شیارها، هزارلا و اشکال پیچیده در قطعات فلزی یا غیرفلزی استفاده میشود. این روش، بر خلاف فرآیندهای سنتی مانند فرزکاری، برادهبرداری را در یک عبور واحد انجام میدهد و دقت ابعادی بالایی (تا ۰.۰۱ میلیمتر) فراهم میکند. بروچینگ عمدتاً برای تولید انبوه طراحی شده و در صنایع خودروسازی و هوافضا کاربرد دارد. ابزار بروچ، با دندانههای پیشرونده، مواد را به تدریج برمیدارد و کیفیت سطحی Ra کمتر از ۱.۶ میکرومتر ایجاد میکند. این فرآیند، که از قرن نوزدهم رواج یافت، با پیشرفت فناوری CNC، انعطافپذیری بیشتری یافته است. در مقایسه با روشهای دیگر، بروچینگ زمان تولید را تا ۵۰ درصد کاهش میدهد، اما نیاز به ابزارهای گرانقیمت دارد. در کل، بروچینگ نمادی از کارایی در ماشینکاری دقیق است و با مواد مقاوم مانند فولادهای آلیاژی، عملکرد بهینهای ارائه میدهد.
انواع بروچینگ
بروچینگ بر اساس جهت حرکت ابزار و نوع سطح، به انواع مختلفی تقسیم میشود. بروچینگ خطی، رایجترین نوع، شامل حرکت مستقیم ابزار است و برای سطوح داخلی و خارجی مناسب است. بروچینگ چرخشی، که در آن ابزار حول محور قطعه میچرخد، برای ایجاد شیارهای مارپیچ مانند دندانههای چرخدنده استفاده میشود. بروچینگ داخلی (Internal) برای سوراخهای پیچیده و بروچینگ خارجی (External) برای سطوح بیرونی به کار میرود. همچنین، بروچینگ کششی (Pull) که ابزار از قطعه کشیده میشود، و بروچینگ فشاری (Push) که ابزار فشار میدهد، بر اساس نیروی اعمالشده دستهبندی میشوند. بروچینگ سطحی برای سطوح مسطح و بروچینگ ترکیبی برای عملیات همزمان چندگانه، گزینههای پیشرفتهای هستند. هر نوع، بر اساس کاربرد، انتخاب میشود؛ برای مثال، بروچینگ خطی در تولید انبوه شیارها غالب است. این تنوع، انعطافپذیری فرآیند را افزایش داده و در صنایع مدرن، کارایی را بهینه میسازد.
دستگاه بروچینگ
دستگاه بروچینگ، ابزاری پیشرفته برای اجرای دقیق فرآیند است و به دو نوع افقی و عمودی تقسیم میشود. دستگاههای افقی، با طول حرکت بلند، برای بروچهای بزرگ مناسباند و فضای کمتری اشغال میکنند، در حالی که دستگاههای عمودی، برای قطعههای سنگینتر ایدهآل هستند اما محدودیت ارتفاع دارند. سیستمهای هیدرولیک یا مکانیکی، نیروی لازم (تا ۱۰۰۰ تن) را تأمین میکنند و مدلهای CNC، کنترل دقیق سرعت و موقعیت را فراهم میآورند. اجزای اصلی شامل رام (Ram) برای حرکت ابزار، میز ثابت برای قطعه و سیستم خنککاری برای جلوگیری از گرمای بیش از حد است. دستگاههای اتوماتیک، با ادغام رباتها، تولید انبوه را تسهیل میکنند. در طراحی مدرن، سنسورهای هوشمند، نظارت بر ارتعاش و سایش را امکانپذیر میسازند. انتخاب دستگاه بر اساس حجم تولید و پیچیدگی قطعه است؛ برای نمونه، دستگاههای CNC در هوافضا ترجیح داده میشوند. این ماشینها، با دوام بالا، سرمایهگذاری بلندمدت را توجیه میکنند.
فرآیند بروچینگ به چه صورت است؟
فرآیند بروچینگ شامل مراحل آمادهسازی قطعه، نصب بروچ و اجرای برادهبرداری است. ابتدا، قطعه کار در میز دستگاه ثابت میشود و بروچ، با دندانههای پیشرونده (از کوچک به بزرگ)، در موقعیت قرار میگیرد. حرکت خطی یا چرخشی ابزار، با نیروی هیدرولیک، مواد را برمیدارد؛ هر دندانه، عمق برش را افزایش میدهد تا شکل نهایی حاصل شود. خنککنندههای مایع، دما را کنترل کرده و سایش را کاهش میدهند. زمان چرخه، معمولاً ۱۰-۳۰ ثانیه، وابسته به طول بروچ است. پس از برادهبرداری، قطعه تخلیه و ابزار تمیز میشود. این فرآیند، یکپارچه و خودکار، دقت را حفظ میکند و ضایعات را به حداقل میرساند. در بروچینگ خطی، ابزار از داخل سوراخ عبور میکند، در حالی که در چرخشی، چرخش همزمان اعمال میشود. کنترل پارامترهایی مانند سرعت (۰.۵-۲ متر بر ثانیه) و فشار، کلیدی است. در نهایت، این روش، کیفیت مداوم را در تولید انبوه تضمین میکند.
عملیات بروچینگ

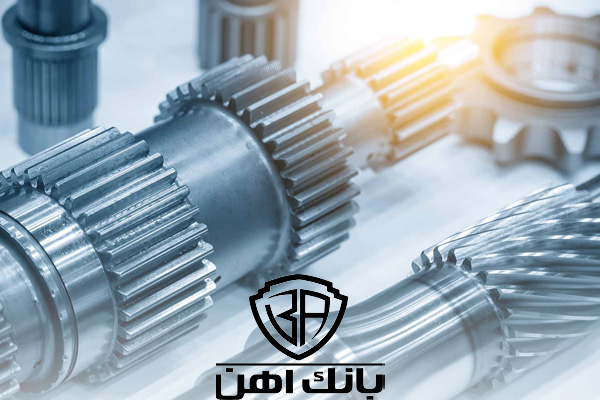

عملیات بروچینگ شامل برادهبرداری پیشرونده برای ایجاد اشکال دقیق است و به انواع مختلفی مانند ایجاد شیارهای مستقیم، هزارلا داخلی، سطوح تخت و دندانههای چرخدنده تقسیم میشود. در عملیات داخلی، بروچ از سوراخ عبور کرده و دیوارهها را شکل میدهد، در حالی که عملیات خارجی، سطوح بیرونی را صاف میکند. عملیات ترکیبی، چندین ویژگی را همزمان ایجاد میکند و برای قطعات پیچیده مانند اتصالات خودرو مناسب است. هر عملیات، با تنظیم زاویه دندانهها (۲-۱۵ درجه) و گام برش، بهینه میشود. نظارت بر نیروی برش، از طریق سنسورها، از آسیب جلوگیری میکند. این عملیات، با سرعت بالا، کیفیت سطحی عالی (Ra ۰.۸-۱.۶) ارائه میدهد و نیاز به تکمیل را حذف میکند. در صنایع سنگین، عملیات بروچینگ برای مواد سخت مانند تیتانیوم استفاده میشود. در کل، این عملیات، کارایی ماشینکاری را به سطح جدیدی میرساند.
ابزارهای بروچینگ
ابزارهای بروچینگ، عمدتاً از فولادهای آلیاژی با سختی بالا ساخته میشوند و به انواع جامد، مقطعی و مدولار تقسیم میگردند. بروچ جامد، برای تولید کمحجم، یکپارچه است و دقت بالایی دارد، در حالی که بروچ مقطعی، با قطعات جداشدنی، برای طولهای بلند مناسب است. بروچهای مدولار، انعطافپذیری در تنظیم را فراهم میکنند. دندانهها، شامل بخشهای پیشرو (برای هدایت)، برش (برای برادهبرداری) و صافکننده (برای کیفیت سطحی) هستند. مواد ابزار، اغلب فولاد ابزار گرمکار، مقاومت حرارتی را تضمین میکند و عمر مفید را تا ۱۰۰۰۰ قطعه افزایش میدهد. قیمت فولاد در تولید این ابزارها، عامل کلیدی هزینه است و نوسانات بازار بر آن تأثیرگذار است. شروندهسازی منظم، سایش را کنترل میکند. انتخاب ابزار بر اساس ماده قطعه (فولاد، آلومینیوم) و هندسه، ضروری است. این ابزارها، قلب فرآیند بروچینگ را تشکیل میدهند.
مزایا و معایب فرآیند بروچینگ
فرآیند بروچینگ، با دقت ابعادی بالا و سرعت تولید، گزینهای برتر برای ماشینکاری انبوه است. این روش، کیفیت سطحی عالی را بدون نیاز به پرداخت ثانویه فراهم میکند و نیروی برش را به طور یکنواخت توزیع مینماید، که منجر به کاهش ارتعاش و بهبود دوام ابزار میشود.
- دقت بالا: تلرانسهای دقیق تا ۰.۰۱ میلیمتر.
- سرعت تولید: چرخههای کوتاه برای انبوهسازی.
- کیفیت سطح: Ra کمتر از ۱.۶ میکرومتر.
- راندمان: کاهش مراحل ماشینکاری.
- دوام ابزار: عمر طولانی در تولید مداوم.
با این حال، معایب شامل هزینه اولیه بالای ابزار و دستگاه (تا ۱۰ برابر روشهای سنتی) و محدودیت در قطعههای بزرگ یا نامنظم است. همچنین، مناسب نبودن برای تولید کمحجم، چالش دیگری است. در مجموع، مزایا در صنایع پیشرفته، معایب را توجیه میکنند.
کاربردهای بروچینگ
بروچینگ در صنایع خودروسازی برای ایجاد شیارهای میللنگ و اتصالات، و در هوافضا برای قطعات توربین با تلرانس دقیق، کاربرد گستردهای دارد. در ابزارسازی، برای تولید ارهها و متهها، و در صنایع نفت برای والوهای پیچیده استفاده میشود. همچنین، در ساخت چرخدندههای داخلی و هزارلا، کارایی بالایی نشان میدهد. این فرآیند، برای مواد متنوع از فولاد تا کامپوزیتها مناسب است و در تولید انبوه، هزینهها را کاهش میدهد. در الکترونیک، برای محفظههای دقیق، و در پزشکی برای ایمپلنتها، دقت آن حیاتی است. کاربردهای نوین، مانند رباتیک، بروچینگ را به سمت CNC سوق داده است. در کل، این فرآیند، نوآوری در مهندسی را تسهیل میکند. اطلاعات درباره کاربرد فولاد در خودروسازی را در لینک فوق بخوانید.
نتیجهگیری
بروچینگ، با مزایای برجسته در دقت و سرعت، تحولآفرین در صنایع است و انتخاب آن بر اساس نیازهای تولید، ضروری است. شرکت بانک آهن، با تنوع کامل محصولات آلیاژی و مشاوره حرفهای، همراه صنایع است. برای انتخاب و خرید انواع الکترود، میتوانید با کارشناسان ما در بانک آهن تماس حاصل فرمایید.
